घरगुती उपकरणांसाठी थ्री-प्रॉन्ग सोल्डर टर्मिनल मायक्रो स्विच

Yueqing Tongda वायर इलेक्ट्रिक फॅक्टरीच्या मायक्रो स्विच सिरीजचे बेंचमार्क मॉडेल म्हणून, घरगुती उपकरणांसाठी थ्री-प्रॉन्ग सोल्डर टर्मिनल मायक्रो स्विचमध्ये "उच्च संवेदनशीलता, अति-दीर्घ आयुष्य आणि बहु-परिदृश्य अनुकूलता" हे त्याचे मुख्य फायदे आहेत. कंपनीच्या 35 वर्षांच्या स्विच मॅन्युफॅक्चरिंग कौशल्याला एकत्रित करून, हे घरगुती उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, औद्योगिक ऑटोमेशन आणि इतर क्षेत्रांमध्ये एक प्रमुख नियंत्रण घटक बनले आहे, त्याच्या किमान संपर्क अंतर आणि जलद कृती यंत्रणेमुळे धन्यवाद. त्याची कामगिरी आणि विश्वासार्हता जगभरातील अनेक अधिकृत संस्थांद्वारे प्रमाणित केली गेली आहे, कोनाडा बाजारपेठेत त्याचे मुख्य प्रवाहात स्थान सुरक्षित आहे.

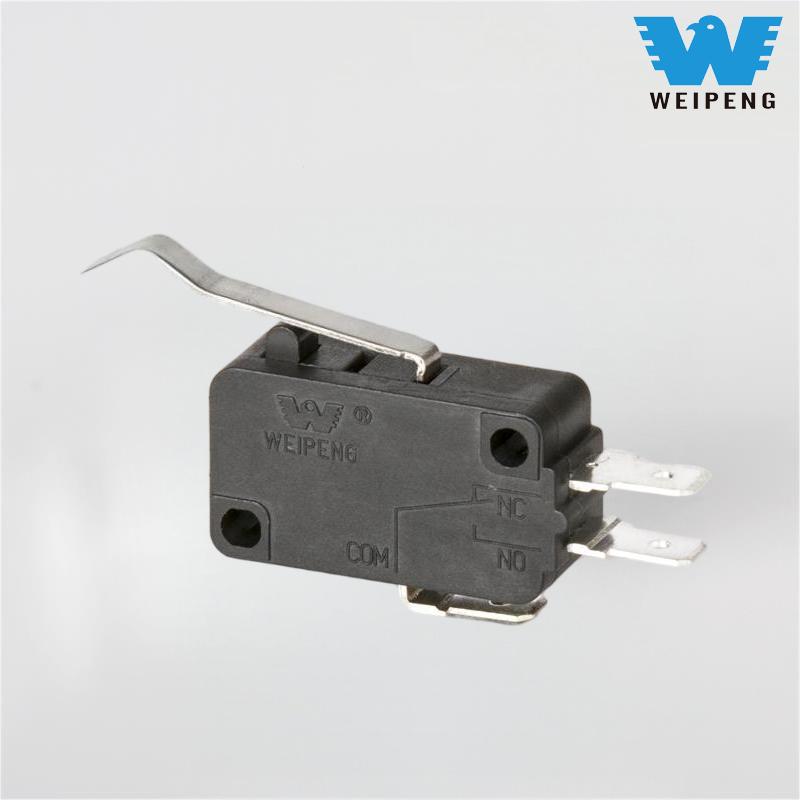

मॉडेल:HK-14-10A-306

चौकशी पाठवा

उत्पादन वर्णन

WEIPENG® एक अग्रगण्य आहेघरगुती उपकरणांसाठी थ्री-प्रॉन्ग सोल्डर टर्मिनल मायक्रो स्विच उत्पादक, पुरवठादार आणि निर्यातक.

सूक्ष्म स्विच परिचय

HK-14 मालिका विभेदित अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी अत्यंत लवचिक सानुकूलन पर्याय ऑफर करते. ऑपरेटिंग फोर्स सानुकूलित केले जाऊ शकते (लीव्हर-फ्री स्थितीत 5.0 N पेक्षा कमी, मानक 30±15 gf), ऑपरेटिंग स्ट्रोक श्रेणी 0.6-1.5 मिमी, भिन्न ट्रिगर फोर्स आणि विस्थापन परिस्थितीसाठी योग्य. लीव्हर शैली सानुकूल करण्यायोग्य आहेत, ज्यामध्ये सरळ, वाकलेले आणि रोलर लीव्हर्स समाविष्ट आहेत, जे विविध यांत्रिक ट्रांसमिशन स्ट्रक्चर्सशी जुळू शकतात. संपर्क फॉर्ममध्ये SPDT (1NO 1NC), NO आणि NC ची संपूर्ण श्रेणी समाविष्ट आहे.

ठराविक अनुप्रयोग परिस्थिती

त्याच्या उच्च अनुकूलतेबद्दल धन्यवाद, HK-14 मालिका अनेक क्षेत्रांमधील मुख्य उपकरणांमध्ये मोठ्या प्रमाणावर वापरली जाते:

घरगुती उपकरणे: मायक्रोवेव्ह दरवाजा नियंत्रण, वॉशिंग मशीन प्रोग्राम नियंत्रण, ओव्हन तापमान ट्रिगर, वॉटर डिस्पेंसर स्विच;

औद्योगिक ऑटोमेशन: प्रवास मर्यादा, कन्व्हेयर पोझिशनिंग, लहान यंत्रसामग्री आपत्कालीन स्टॉप डिव्हाइस, चाचणी उपकरण सिग्नल ट्रिगर;

ऑटोमोटिव्ह इलेक्ट्रॉनिक्स: कार दरवाजा लॉक डिटेक्शन, सीट समायोजन मर्यादा, ट्रंक स्विच, पॉवर विंडो कंट्रोल;

पॉवर टूल्स: पॉवर ड्रिल, अँगल ग्राइंडर स्टार्ट/स्टॉप स्विच, टूल ओव्हरलोड प्रोटेक्शन ट्रिगर;

उपकरणे आणि उपकरणे: वैद्यकीय उपकरणाची बटणे, मोजण्याचे साधन प्रवास स्विच, संप्रेषण उपकरणे सिग्नल स्विचिंग.

मायक्रो स्विच पॅरामीटर (स्पेसिफिकेशन)

तांत्रिक वैशिष्ट्ये स्विच करा:
आयटम	तांत्रिक मापदंड		मूल्य
1	इलेक्ट्रिकल रेटिंग		5(2)A/10A/16(3)A/21(8)A 250VAC
2	संपर्क प्रतिकार		≤30mΩ प्रारंभिक मूल्य
3	इन्सुलेशन प्रतिकार		≥100MΩ (500VDC)
4	डायलेक्ट्रिक व्होल्टेज	दरम्यान नॉन-कनेक्ट केलेले टर्मिनल	1000V/0.5mA/60S
		टर्मिनल्स दरम्यान आणि मेटल फ्रेम	3000V/0.5mA/60S
5	विद्युत जीवन		≥50000 सायकल
6	यांत्रिक जीवन		≥1000000 चक्र
7	ऑपरेटिंग तापमान		-25~125℃
8	ऑपरेटिंग वारंवारता		इलेक्ट्रिकल : 15 चक्र यांत्रिक: 60 चक्र
9	कंपन पुरावा		कंपन वारंवारता: 10~55HZ; मोठेपणा: 1.5 मिमी; तीन दिशा: 1 एच
10	सोल्डर क्षमता: 80% पेक्षा जास्त विसर्जित भाग सोल्डरने झाकलेले असावे		सोल्डरिंग तापमान: 235±5℃ विसर्जन वेळ :2~3S
11	सोल्डर उष्णता प्रतिकार		डिप सोल्डरिंग : 260±5℃ 5±1S मॅन्युअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षितता मंजूरी		UL,CSA,VDE,ENEC,TUV,CE,KC,CQC
13	चाचणी अटी		सभोवतालचे तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5% RH हवेचा दाब: 86~106KPa

मायक्रो स्विच वैशिष्ट्य आणि अनुप्रयोग

1.Sate, विश्वसनीय मूलभूत स्विच
2.छान दिसणे, घट्ट कॉन्फिगरेशन.वैशिष्ट्यपूर्ण:लहान कॉन्टॅक्ट लीअरन्स, त्वरीत कृती, उच्च संवेदनशीलता आणि लहान 3.ऑपरेटिंग प्रवास.
4.लाँग लाइट, उच्च विश्वासार्हता
5. संपर्क टर्मिनल्सची विविधता
6. तापमानाची एक वार्निटी
7.लिव्हरची विविधता
8. थिमोसेटिंग प्लास्टिक किंवा थेमोप्लास्टिकचा अवलंब करा
9.होम ऍप्लिअन इलेक्रोनिंक इक्विपमेंट ऑटोमॅटिक मशीन कम्युनिकेशन इक्वियनकार इलेक्ट्रॉन, उपकरणे आणि 10. इन्स्टुमेंट, इलेक्ट्रिक मोशन टूल इ.मध्ये मोठ्या प्रमाणावर वापरले जाते.

सूक्ष्म स्विच तपशील
