लाइटेड रॉकर स्विच: प्रकार, वायरिंग आणि खरेदी मार्गदर्शक

प्रदीप्त रॉकर स्विच एक प्रकारचे ऑन/ऑफ स्विच म्हणून काम करते जे LED किंवा निऑन लाइटसह समाविष्ट केले जाते, जे स्विच चालू/चालू स्थितीत आहे की नाही हे सहजपणे दर्शवते. त्याच्या इंडिकेटरमुळे, अंधारात किंवा गोंधळलेल्या कंट्रोल पॅनेलमध्येही रॉकर स्विच स्पष्टपणे दिसतो. कार, ​​बोटी, आरव्ही, बाईक, घरगुती उपकरणे, औद्योगिक मशीन्स, इलेक्ट्रिकल कंट्रोल सिस्टीम इ. मधील बऱ्याच अनुप्रयोगांमध्ये प्रकाशित रॉकर स्विचेसची उपयुक्तता आढळली आहे.

कमी व्होल्टेज सर्किट्स आणि उच्च व्होल्टेज दोन्ही क्षेत्रांमध्ये प्रकाशित रॉकर स्विच वापरणे शक्य आहे. ऑटोमोटिव्ह ऍप्लिकेशन्समध्ये वापरल्या जाणाऱ्या 12V स्विचेस तसेच घरे आणि उद्योगांमध्ये वापरण्यासाठी 120V AC स्विचेस आढळू शकतात. योग्य प्रकार निवडताना, सिस्टमचे व्होल्टेज, वर्तमान रेटिंग, लोडचा प्रकार, टर्मिनल व्यवस्था, स्विचचा आकार आणि स्थापनेचे क्षेत्र स्थापित करणे आवश्यक आहे.

काय आहे एलाइट केलेले रॉकर स्विच?

एक रॉकर स्विच एक बनलेले आहेरॉकिंग यंत्रणा जी इलेक्ट्रिकल सर्किट सक्रिय करू शकते. रॉकर स्विच चालू स्थितीत ढकलला जातो आणि वीज पुरवठा चालू असलेल्या उपकरणांशी जोडला जातो. शिवाय, पॉवर चालू असल्याचे दर्शवण्यासाठी स्विचमध्ये अंगभूत एलईडी किंवा निऑन आहे.

यंत्राच्या डिझाइन आणि सेटअपवर अवलंबून, स्विच पॉवर प्राप्त करत आहे, चालू आहे किंवा दुसरे सर्किट चालू आहे की नाही हे सूचित करू शकते. प्रकारावर अवलंबून, स्विच कनेक्ट करण्याचे अनेक भिन्न मार्ग आहेत. तथापि, इंस्टॉलेशन सुरू करण्यापूर्वी निर्मात्याकडून वायरिंग सूचना आणि मार्करचा सल्ला घेणे सुनिश्चित करा.

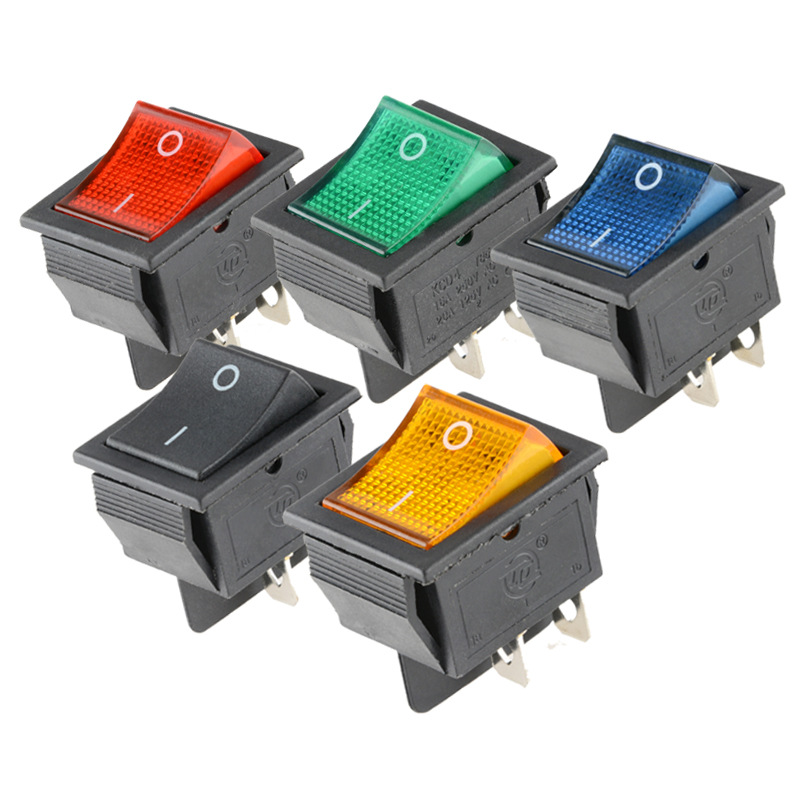

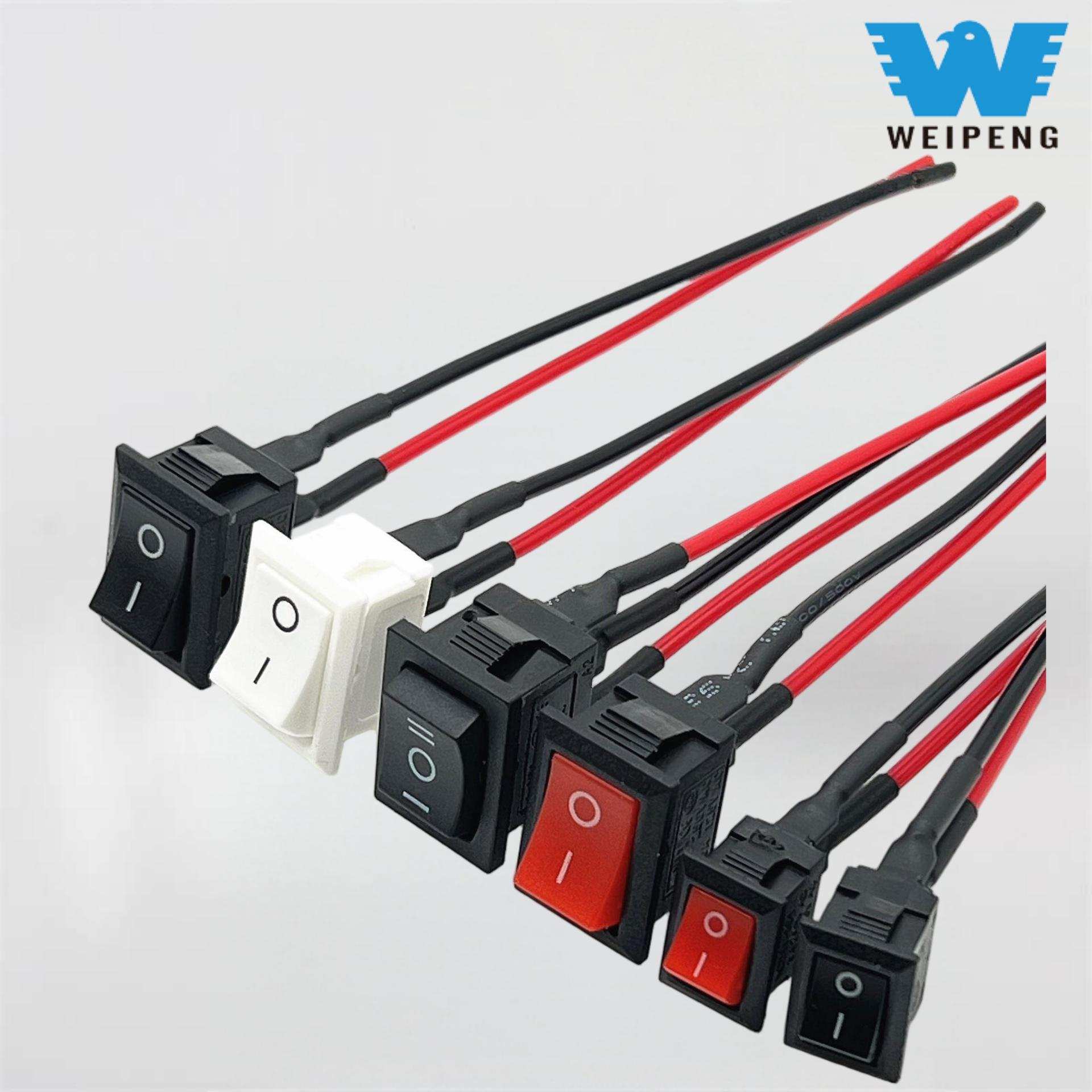

लाइटेड रॉकर स्विचचे सामान्य प्रकार

दोन-टर्मिनल रॉकर स्विचेस

दोन-टर्मिनल स्विच साध्या चालू आणि बंद मोडमध्ये ऑपरेट करण्यासाठी डिझाइन केलेले आहे. सर्वसाधारणपणे, या प्रकारचे स्विचिंग डिव्हाइस लोड आणि इलेक्ट्रिक सप्लाय सर्किट्स दोन्हीशी जोडते आणि ऊर्जावान झाल्यावर LED प्रकाश देऊ शकते. काही एलईडी प्रकार ध्रुवीयतेने प्रभावित आहेत, म्हणून कनेक्शन खाली वर्णन केल्याप्रमाणे केले पाहिजेत.

तीन-टर्मिनल रॉकर स्विचेस

तीन-टर्मिनल डिझाईन्समध्ये विद्युत उर्जेचे इनपुट, स्विच करण्यायोग्य सिग्नल आणि ग्राउंडिंगसाठी कनेक्शनची तरतूद आहे. ग्राउंड कनेक्शनसाठी वेगळे टर्मिनल असल्याचा परिणाम म्हणून, विचाराधीन इंडिकेटर अडचणीशिवाय काम करू शकतो. या प्रकारची रचना ऑटोमोबाईल्स आणि बोटींमध्ये वारंवार वापरली जाते.

चार- आणि पाच-टर्मिनल रॉकर स्विचेस

4 आणि 5 टर्मिनल स्विचेस स्वतंत्र प्रकाश, डबल-पोल स्विचिंग किंवा एकाधिक आउटपुट प्रदान करू शकतात. ते अधिक अत्याधुनिक कंट्रोल हेडसाठी योग्य आहेत, जरी योग्य वायरिंग सर्किटच्या अंतर्गत कॉन्फिगरेशनवर अवलंबून असते. म्हणून, मानक टर्मिनल ठिकाणांद्वारे वायरिंग प्रक्रिया सुलभ करण्याऐवजी दिलेल्या आकृतीचे अनुसरण केले पाहिजे.

SPST, SPDT, आणि DPDT कॉन्फिगरेशन्स

SPST स्विचमध्ये फक्त एकच सर्किट पूर्ण करण्याची आणि फक्त चालू ते बंद करण्याची क्षमता आहे. SPDT स्विच एक इनपुट चालू करतात आणि दोन आउटपुटवर कार्य करतात. डीपीडीटी स्विचेस दोन सर्किट्सवर चालतात आणि इनपुट निवडण्यास किंवा ध्रुवीयता उलट करण्यास सक्षम असतात. SPST स्विच हा दिवा चालू करण्यासारख्या सामान्य अनुप्रयोगांसाठी वापरला जाणारा स्विचचा सर्वात सामान्य प्रकार आहे.

काय आहे एलाइट केलेले रॉकर स्विच12V साठी वापरले?

प्रदीपनसह 12-व्होल्ट रॉकर स्विच 12-व्होल्ट डायरेक्ट-करंट (DC) पुरवठ्यासह इलेक्ट्रिकल सर्किट्समध्ये वापरण्यासाठी डिझाइन केले आहे. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

• ऑटोमोटिव्ह आणि मोटरसायकल लाइटिंग
• एलईडी लाइट बार आणि कामाचे दिवे
• कूलिंग पंखे आणि पाण्याचे पंप
• बोट आणि आरव्ही उपकरणे
• डॅशबोर्ड आणि नियंत्रण पॅनेल उपकरणे
• बॅटरी-चालित विद्युत प्रणाली

12V मानक स्विचसाठी वरची वर्तमान मर्यादा निर्धारित करत नाही. असे म्हटले जाऊ शकते, उदाहरणार्थ, एक स्विच 20A च्या करंटवर 12V पॉवरवर कार्य करू शकतो. तथापि, सुरू करताना, मोटार आणि पंप यांसारख्या विशिष्ट मशीनमध्ये अधिक विद्युत प्रवाह येऊ शकतो. या उद्देशासाठी, उच्च प्रवाह किंवा प्रेरक भार नियंत्रित करण्यासाठी योग्य रिले वापरणे आवश्यक आहे.

योग्य लाइट केलेले रॉकर स्विच कसे निवडावे

व्होल्टेज आणि वर्तमान रेटिंग तपासा

एक स्विच निवडा जो सर्किटच्या व्होल्टेज आणि करंटसह योग्यरित्या कार्य करेल. उदाहरणार्थ, 120V किंवा 230V AC च्या व्होल्टेज असलेल्या सर्किटसाठी 12V DC रेटिंग असलेले स्विच वापरले जाऊ नये. सामान्य ऑपरेटिंग करंट व्यतिरिक्त, एखाद्याने लोडचा प्रारंभ किंवा प्रवेश करंट देखील विचारात घेतला पाहिजे.

लोड प्रकार विचारात घ्या

इलेक्ट्रिक मोटर्स, पंप, हीटिंग डिव्हाइसेस, लाइट बल्ब आणि एलईडी ड्रायव्हर्स स्विचवर वेगवेगळे भार लादतात. केवळ प्रतिरोधक भार मानणारी रेटिंग इलेक्ट्रिक मोटर्ससारख्या प्रेरक भारांवर लागू होऊ शकत नाही. स्विचेसची निवड त्यांना हाताळण्यासाठी असलेल्या भारांनुसार करणे आवश्यक आहे.

माउंटिंग परिमाणांची पुष्टी करा

ऑर्डर देण्यापूर्वी, पॅनेल कटआउटचे मोजमाप तसेच पॅनेलची जाडी, होल्डिंग टॅबची स्थिती आणि पॅनेलच्या मागील बाजूचे क्लिअरन्स तपासण्याची खात्री करा. एक स्विच समोरच्या कटआउटमध्ये येऊ शकतो परंतु तरीही इतर भाग आणि वायरिंगला आदळू शकतो.

निर्देशक तपशीलांचे पुनरावलोकन करा

एलईडी इंडिकेटरचा वीज वापर खूप कमी आहे, म्हणून ते सहसा 12V प्रणालींमध्ये वापरले जातात. LED मध्ये अंतर्गत रेझिस्टर आहे याची खात्री करा आणि त्यात ध्रुवता आहे की नाही ते तपासा. भिन्न व्होल्टेजसह स्विच वापरल्याने निर्देशक चुकीच्या दिशेने जाऊ शकतो.

पर्यावरण संरक्षणाचा विचार करा

आपण घराबाहेर, घरामध्ये, सागरी वातावरणात किंवा धूळ आणि कंपन असलेल्या वातावरणात वापरले जाणार असल्यास ओलावा रोखण्याची आणि गंज रोखण्याची क्षमता असलेले स्विच निवडले पाहिजेत.

तुम्ही लाइटेड रॉकर स्विच कसे वायर करता?

लाइटेड रॉकर स्विचच्या वायरिंगमध्ये टर्मिनल्स आणि लेआउटच्या संख्येसह विशिष्ट स्विचची वैशिष्ट्ये ओळखणे समाविष्ट असते. काम सुरू करण्यापूर्वी नेहमी वीजपुरवठा खंडित करा आणि प्रत्येक टर्मिनल अचूकपणे ओळखा. पॉवर मेन्सचे कनेक्शन केवळ पात्र तंत्रज्ञांनीच केले पाहिजे.

ठराविक तीन-टर्मिनल 12V वायरिंग

फ्यूज्ड पॉझिटिव्ह सप्लाय -> पॉवर किंवा इनपुट टर्मिनल
स्विच केलेले आउटपुट -> लोडचे सकारात्मक टर्मिनल
सिस्टम नकारात्मक -> ग्राउंड टर्मिनल आणि लोड नकारात्मक

स्वीच चालू होताच लोडवर वीज उपलब्ध होईल, जे इंडिकेटर चालू झाल्याचे सूचित करते. फ्यूजलिंक पुरवठ्याच्या अगदी पुढे, म्हणजे बॅटरीच्या अगदी पुढे माउंट करणे आवश्यक आहे. फ्यूजचे मूल्य देखील वायरच्या प्रकाराशी आणि सर्किटच्या विशिष्टतेशी संबंधित असणे आवश्यक आहे.

ठराविक दोन-टर्मिनल वायरिंग

सकारात्मक पुरवठा -> स्विच टर्मिनल 1
स्विच टर्मिनल 2 -> लोड पॉझिटिव्ह
लोड नकारात्मक -> सिस्टम नकारात्मक

जेव्हा स्विचमध्ये ध्रुवीय-संवेदनशील एलईडी समाविष्ट असते, तेव्हा सकारात्मक आणि नकारात्मक लीड्स योग्यरित्या जोडणे महत्त्वाचे असते. लीड्स उलट झाल्यास, स्विच योग्यरित्या कार्य करेल हे असूनही, एलईडी चालू होणार नाही.

वायरिंग आणि सुरक्षितता विचार

योग्य वर्तमान रेटिंगसह येणारी वायर वापरा आणि सर्व कनेक्शन सुरक्षित असल्याची हमी देण्यासाठी इन्सुलेटेड टर्मिनल्स तसेच उष्णता संकुचित नळ्या वापरा. तीक्ष्ण कोपरे, उच्च उष्णतेचे स्रोत किंवा हालचाल निर्माण करू शकणाऱ्या भागांजवळच्या तारांना मार्ग देऊ नका. वाहनांसाठी, वायरिंग हार्नेस देखील कंपन आणि ओरखडे यांच्या संपर्कात नाही हे तपासा. सागरी वायरिंगसाठी, कनेक्टर तसेच वापरलेले वायर गंजविरहित असल्याची खात्री करा.

लाइट केलेले स्विच केलेले रॉकर सर्किट ब्रेकर, योग्य ग्राउंड किंवा फ्यूजसाठी बदलण्याचे काम करत नाही. जर स्विच खूप गरम होत असेल, वितळत असेल, विरघळत असेल, स्पार्किंग होत असेल किंवा जळलेल्या वासाचे उत्सर्जन होत असेल, तर ते बंद केले पाहिजे कारण ते विद्युतीय बिघाडाचे संकेत असू शकते, जसे की जास्त करंट, सैल कनेक्शन, सदोष संपर्क किंवा भार हाताळण्यासाठी तारा खूप पातळ आहेत.

सामान्यलाइट केलेले रॉकर स्विचसमस्या

इंडिकेटर प्रकाशित होत नाही

काही सामान्य कारणे म्हणजे ध्रुवता उलटणे, ग्राउंड कनेक्शन गहाळ होणे, टर्मिनल ओळखण्यात त्रुटी किंवा वेगळ्या व्होल्टेजसाठी डिझाइन केलेले निर्देशक वापरणे. निर्मात्याच्या वायरिंग डायग्रामशी इंस्टॉलेशनच्या कामाची योग्यरित्या तुलना करा आणि योग्य टर्मिनल्सवर व्होल्टेज उपस्थित असल्याचे सत्यापित करा.

लोड कार्य करते परंतु निर्देशक करत नाही

जरी स्विच संपर्क चांगले चालवलेले असले तरीही, डिव्हाइसला स्वतंत्र ग्राउंड किंवा वीज पुरवठा आहे की नाही हे तपासणे तितकेच महत्वाचे आहे. तसेच, युनिटमध्ये प्रकाश स्रोत आहे का ते इतरांपासून वेगळे कार्य करते का ते तपासा.

स्विच बंद असताना इंडिकेटर चालू राहतो

काही स्विच मॉडेल्स अशा प्रकारे कार्य करतात की जेव्हाही त्यांच्या इनपुटमध्ये उर्जा असते तेव्हा ते प्रकाशित करतात. हे वर्तन त्या विशिष्ट उपकरणासाठी सामान्य असू शकते. स्विच बदलण्यापूर्वी, स्विच इंडिकेटर सर्किट तपासण्याची खात्री करा.

इंडिकेटर फ्लिकर्स किंवा स्विच गरम होते

लूज कनेक्शन, व्होल्टेज ड्रॉप, उच्च प्रवाह किंवा अनुपयुक्त भार यासारख्या समस्यांमुळे फ्लिकरिंग आणि जास्त गरम होऊ शकते. सर्किट डिस्कनेक्ट करून आणि स्विचचे रेटिंग, वायरचा आकार आणि डिव्हाइस कसे कनेक्ट केले आहे आणि लोड केले आहे याची तपासणी करून हे तपासले पाहिजे. आवश्यक असल्यास, मोटर, पंप किंवा उच्च प्रवाह काढणाऱ्या इतर भारांसाठी रिलेचा वापर आवश्यक असू शकतो.

वारंवार विचारले जाणारे प्रश्न

लाइट केलेल्या रॉकर स्विचला ग्राउंड वायर आवश्यक आहे का?

ही परिस्थिती नेहमीच नसते. दोन-टर्मिनल प्रकारच्या मीटरच्या बाबतीत, ते त्यांचे निर्देशक आंतरिकरित्या जोडतात, याचा अर्थ असा आहे की वेगळे ग्राउंडिंग आवश्यक नाही. तीन टर्मिनल असलेल्या मॉडेल्सचा नेहमीच स्वतःचा ग्राउंड पॉइंट असावा. नेहमी संबंधित टर्मिनल्स आणि उत्पादनांच्या वैशिष्ट्यांची पडताळणी करा.

12V लाइटेड रॉकर स्विच एलईडी दिवे नियंत्रित करू शकतो का?

हे विधान वैध आहे कारण स्विचचे रेटिंग सिस्टमच्या व्होल्टेजशी, रेट केलेले ऑपरेटिंग करंट आणि LED ड्रायव्हरच्या स्टार्ट-अप करंटशी संबंधित आहे. मोठ्या LED बार किंवा अनेक फिक्स्चर वापरताना रिलेची आवश्यकता असू शकते.

घरगुती उर्जेसह 12V रॉकर स्विच वापरता येईल का?

नाही, 12V DC साठी रेट केलेले रॉकर स्विच 120V किंवा 230V AC सह वापरले जाऊ शकत नाही. AC स्विचला AC व्होल्टेज, करंट, भारांचे प्रकार आणि घरगुती विजेसाठी लागू सुरक्षा मानकांसाठी रेट केलेले असणे आवश्यक आहे.

माझे एलईडी रॉकर स्विच बंद असताना ते हलकेच का चमकते?

गिझ्मोमधून लहानसा गळतीचा प्रवाह किंवा सर्किटमधील लोड मंद प्रकाश निर्माण करतो. काही वेळा या व्यवस्थेऐवजी लोडच्या बाजूला वेगळे स्विच किंवा रिले किंवा डिव्हाइस वापरण्याचा देखील अवलंब केला जाऊ शकतो.

मी रॉकर स्विचची चाचणी कशी करू शकतो?

त्याची सातत्य तपासण्यासाठी स्वीच पॉवर सोर्समधून काढून टाकणे आवश्यक आहे आणि मल्टीमीटर सातत्य मोडवर सेट करणे आवश्यक आहे. स्विचचे ऑपरेशन असे असले पाहिजे की ऑपरेशन दरम्यान त्यास खुले आणि बंद दोन्ही प्रतिसाद आहेत. उर्जायुक्त सर्किटवर निरंतरता चाचणी कधीही करू नका.

पुरेशा प्रमाणात प्रकाशित रॉकर स्विचमध्ये व्होल्टेज, करंट, लोडचा प्रकार, टर्मिनल्स, आकार आणि फंक्शनची वैशिष्ट्ये आहेत जी त्याच्या वातावरणाशी जुळतात. लहान 12V ऍक्सेसरी सक्रिय करण्यासाठी, एक SPST स्विच योग्य पर्याय आहे. मोटर्स किंवा जड उपकरणे गुंतलेली असल्यास, रिलेची आवश्यकता असेल आणि इतर विद्युत प्रणालींमध्ये फ्यूज आणि योग्य तारांची देखील आवश्यकता असेल.
