मायक्रो स्विच 5a 125 250v

मायक्रो स्विच 5a 125 250vहा एक छोटा स्नॅप ॲक्शन स्विच आहे जो 125 v AC आणि 250 v AC सह निर्दिष्ट ऑपरेटिंग मर्यादेवर जास्तीत जास्त 5a पर्यंत इलेक्ट्रिकल सर्किट्स चालू आणि बंद करण्यासाठी वापरला जातो. हे सामान्यतः इलेक्ट्रॉनिक उपकरणे, नियंत्रण प्रणाली, वेंडिंग मशीन, कार्यालयीन उपकरणे, दरवाजे आणि कव्हर, उपकरणे इत्यादींमध्ये वापरले जाते.

विद्यमान रेटिंग व्यतिरिक्त, लोड प्रकार, ॲक्ट्युएटर प्रकार, शक्ती, टर्मिनल्सचे कॉन्फिगरेशन, परिमाणे आणि पर्यावरणीय परिस्थिती तुम्ही घटकांसाठी योजना करत असलेल्या वापरासाठी योग्य आहेत याची पडताळणी करा.

5A 125/250VAC चा अर्थ काय आहे?

"5A 125/250VAC" हे पदनाम सामान्यत: सूचित करते की स्वीच 125 व्होल्ट एसी किंवा 250 व्होल्ट एसीच्या व्होल्टेजवर जास्तीत जास्त 5 amps व्यवस्थापित करू शकतो, जर निर्मात्याने शिफारस केल्यानुसार योग्य लोडसह वापरला असेल.
हे तपशील सहसा प्रतिरोधक भारांवर लागू होते.

मोटर्स, सोलेनोइड्स, कंप्रेसर, दिवे, ट्रान्सफॉर्मर्स आणि इलेक्ट्रॉनिक पॉवर सप्लाय युनिट्स सारख्या उपकरणांना उच्च प्रवाह किंवा इलेक्ट्रिकल आर्किंगचा अनुभव येऊ शकतो. अशा प्रकरणांमध्ये भिन्न लोड रेटिंग असलेली उपकरणे वापरणे किंवा योग्य सप्रेशन उपकरण वापरणे आवश्यक असू शकते.

हे AC रेटिंग दर्शवते. तथापि, हे हमी देत ​​नाही की स्विच 125VDC किंवा 250VDC वर वापरण्यासाठी मंजूर आहे. पुढे जाण्यापूर्वी नेहमी नियुक्त केलेल्या डेटाशीटमध्ये वेगळे डीसी रेटिंग पहा.

मायक्रो स्विच कसे कार्य करते?

एक सूक्ष्म स्विच स्नॅप-ॲक्शन यंत्रणा वापरतो. ज्या क्षणी ॲक्ट्युएटर अचूक ठिकाणी पोहोचतो, आतील स्प्रिंग संपर्क स्थिती वेगाने बदलतो. म्हणून, ते कमीतकमी गती आणि स्थिर ऑपरेटिंग पॉइंट असूनही स्विचच्या उत्कृष्ट विश्वासार्हतेस अनुमती देते.

ॲक्ट्युएटरच्या विशिष्ट प्रकारांमध्ये प्लंजर, बिजागर लीव्हर, रोलर लीव्हर आणि सिम्युलेटेड रोलर आहेत. उपलब्ध जागा, हालचालीची दिशा आणि प्रक्रियेसाठी आवश्यक असलेले बल आणि अंतर यांच्या आधारे योग्य प्रकारचा ॲक्ट्युएटर निवडला जातो.

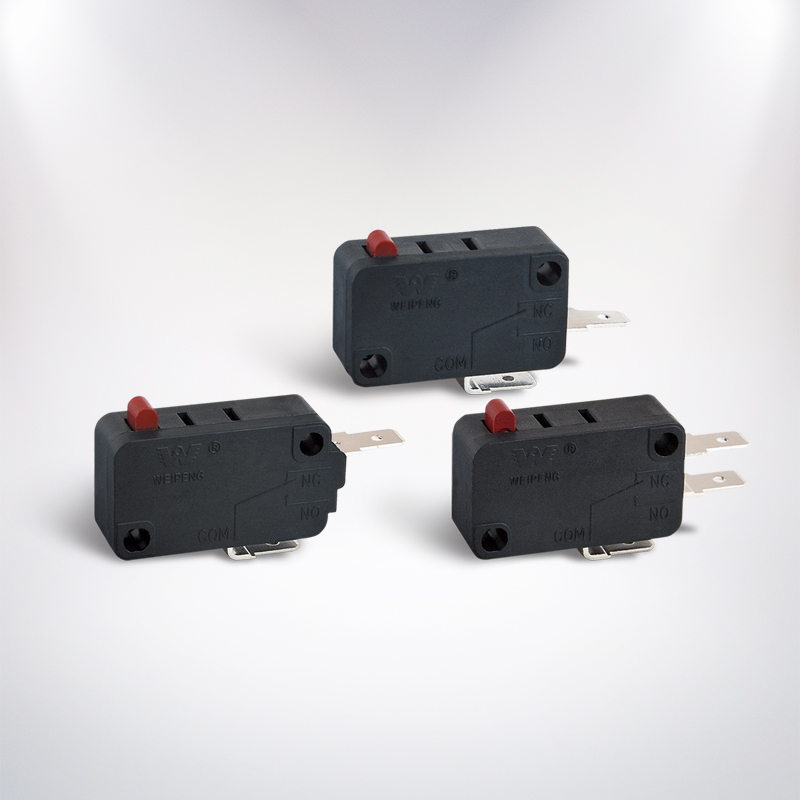

SPDT टर्मिनल कॉन्फिगरेशन

अनेक 5A मॉडेल्स SPDT मोडमध्ये कार्य करतात (सिंगल पोल डबल थ्रो). SPDT मधील सामान्य टर्मिनल्स COM, NC आणि NO आहेत.

जेव्हा ॲक्ट्युएटर दाबून सर्किट सक्रिय होते, तेव्हा NO सह संयोगाने COM लावा. दुसरीकडे, जेव्हा सर्किट स्टँडबाय स्थितीत बंद असले पाहिजे आणि जेव्हा ऍक्च्युएटर गुंतलेले असेल तेव्हा उघडले पाहिजे तेव्हा NC सह संयोजनात COM चा वापर करा. वायरिंग प्रक्रियेपूर्वी वास्तविक स्विचवरील लेबलिंग सत्यापित करणे सुनिश्चित करा.

संवेदनशील मायक्रो स्विच म्हणजे काय?

एक सूक्ष्म स्विच जो संवेदनशील आहे तो अगदी कमी शक्तीने कार्य करतो. प्रकाश दरवाजा, प्लॅस्टिक टॅब, लहान यंत्रणा किंवा मर्यादित हालचालींच्या साहाय्याने जेव्हा स्विच चालू केले जाते तेव्हा ते उपयुक्त ठरते.

संवेदनशीलता वर्तमान रेटिंग पेक्षा अधिक निर्धारित केली जाते. खालील तपशील तपासा:

• ऑपरेटिंग फोर्स आणि रिलीझ फोर्स
• प्री ट्रॅव्हल आणि ओव्हर ट्रॅव्हल
• ऑपरेटिंग स्थिती
• ॲक्ट्युएटर प्रकार आणि लांबी
• यांत्रिक आणि विद्युत जीवन

रोलर लीव्हरचा वापर बाह्य यंत्रणेकडून आवश्यक प्रयत्न कमी करू शकतो. तथापि, अयोग्य संरेखन पार्श्विक ताण आणि लवकर अपयश होऊ शकते. ओव्हरट्रॅव्हल स्पेसिफिकेशन ओलांडल्याशिवाय ते योग्यरित्या कार्य करते.

5A, 10A, 16A, आणि 21A मायक्रो स्विचेस

5A, 10A, 16A आणि 21A या वर्तमान रेटिंगच्या वेगवेगळ्या आवृत्त्यांमध्ये मायक्रो स्विचेस तयार केले जातात. उच्च वर्तमान रेटिंग ही योग्य निवड असणे आवश्यक नाही; स्विचने ऍप्लिकेशन व्होल्टेज, लोड प्रकार, माप, टर्मिनलचा प्रकार आणि मानके यांच्याशी सुसंगत असणे आवश्यक आहे.

10A, 16A आणि 21A वर रेट केलेल्या इतर मॉडेल्ससह 125V आणि 250V वर 5A रेट केलेले मायक्रो स्विच पहात असताना, तुम्ही फक्त रेटिंग पाहण्यापेक्षा सर्व वैशिष्ट्यांची तुलना केली पाहिजे. माउंटिंग होल, ॲक्ट्युएटर ट्रॅव्हल, टर्मिनल पोझिशन आणि कॉन्टॅक्ट डायमेंशन यासारख्या डिझाइन वैशिष्ट्यांमध्ये उच्च रेट केलेले स्विच कमी रेट केलेल्या मॉडेलपेक्षा वेगळे असू शकतात.

लोड आणि सुरक्षितता विचार

लोड कनेक्ट करण्यापूर्वी, केवळ सामान्य प्रवाहच नव्हे तर इनरश किंवा स्टार्टअप करंट देखील ओळखणे आवश्यक आहे. प्रेरक किंवा कॅपेसिटिव्ह भारांपेक्षा प्रतिरोधक भार सामान्यतः हाताळणे खूप सोपे असते. मोटर्स आणि सोलेनोइड्स स्पार्क निर्माण करू शकतात जे संपर्कांना हानी पोहोचवू शकतात जरी सामान्य प्रवाह 5 A च्या खाली आहे.

मुख्य ऍप्लिकेशन्समध्ये, योग्य इन्सुलेशन, ओव्हरलोड संरक्षण, यांत्रिक संरक्षण आणि संलग्नक वापरावे. स्विचची योग्य स्थापना सामान्यत: केली जावी जेणेकरून ते उपकरणाच्या डिझाइन आणि स्थानिक विद्युत नियमांद्वारे निर्दिष्ट केल्यानुसार चालणारी तार तुटते.

या संदर्भात इन्स्टॉलेशन किंवा चाचणीचे काम करण्यापूर्वी, मुख्य पुरवठा खंडित करा. मेन व्होल्टेजचे वायरिंग एकतर पूर्ण केले पाहिजे किंवा एखाद्या योग्य व्यावसायिकाने तपासले पाहिजे.

माउंटिंग आणि इन्स्टॉलेशन टिप्स

ऑर्डर देण्यापूर्वी नेहमी शरीराचे परिमाण, माउंटिंग-होल स्पेसिंग, ॲक्ट्युएटरची उंची, टर्मिनल प्रकार आणि ऑपरेटिंग स्थिती तपासा. सारखे दिसणारे स्विचेस अदलाबदल करण्यायोग्य नसतात.

ॲक्ट्युएटरला योग्य दिशेने दाबावे लागेल आणि निर्मात्याने अन्यथा सूचित केल्याशिवाय तो कठोर यांत्रिक स्टॉप म्हणून वापरला जाऊ नये. जास्त प्रभाव, बाजूचा दाब, आर्द्रता, ओलावा आणि कंपने टाळणे आवश्यक आहे.

सामान्यतः वापरलेले टर्मिनल्सचे विविध प्रकार आहेत; त्यामध्ये सोल्डर टर्मिनल, क्विक कनेक्ट टॅब, पीसीबी पिन आणि वायर टर्मिनल समाविष्ट आहेत. वापरलेले असेंब्ली तंत्र आणि जागेची उपलब्धता यावर आधारित शैली निवडली जाऊ शकते.

योग्य मॉडेल कसे निवडावे

खरेदी करण्यापूर्वी ही चेकलिस्ट वापरा:

• एसी किंवा डीसी व्होल्टेज आणि वास्तविक लोड करंटची पुष्टी करा.
• लोड प्रतिरोधक, प्रेरक, कॅपेसिटिव्ह, मोटर किंवा दिवा आहे की नाही हे ओळखा.
• सर्किटनुसार SPDT, SPST-NO, किंवा SPST-NC निवडा.
• आवश्यक ऑपरेटिंग फोर्स आणि ॲक्ट्युएटर शैली निवडा.
• माउंटिंग आयाम आणि टर्मिनल पोझिशन्सची तुलना करा.
• ऑपरेटिंग तापमान, सीलिंग, इलेक्ट्रिकल लाइफ आणि मंजूरी तपासा.
• अचूक भाग क्रमांकासाठी अधिकृत डेटाशीटची विनंती करा.

FAQ: संवेदनशील मायक्रो स्विच SPDT 5A 125/250VAC

संवेदनशील सूक्ष्म स्विच SPDT 5A 125/250VAC काय आहे?

स्विच हे सामान्य टर्मिनल आणि ड्युअल आउटपुटसह कमी-शक्तीचे आणि स्नॅप-ऍक्शन डिव्हाइस आहे. नियंत्रित परिस्थितीत ऑपरेट केल्यावर त्याची कमाल वर्तमान रेटिंग 5A आहे.

मी ते 250VDC साठी वापरू शकतो का?

नाही, 125/250 VAC चे मार्किंग AC रेटिंगचे प्रतिनिधित्व करत असताना, ते DC व्होल्टेजसाठी रेटिंग देत नाही. DC व्होल्टेज आणि वर्तमान रेटिंग नमूद केलेले स्विच नेहमी पहा.

नाही आणि NC मध्ये काय फरक आहे?

सामान्यपणे उघडलेले स्विच स्वीचवर काहीही दाबले जात नाही तेव्हा वीज वाहू देते, तर सामान्यपणे बंद केलेले स्विच ॲक्ट्युएटर दाबल्यावर वीज वाहू देते.

5A मायक्रो स्विच मोटर नियंत्रित करू शकतो?

मोटारचा प्रवाह 5A च्या खाली असला तरी, स्विच योग्यरित्या कार्य करू शकत नाही. स्विचची क्षमता ओलांडू शकणारे प्रारंभिक प्रवाह आणि प्रेरक आर्किंग ओळखा. मोटारच्या लोड क्षमतेचे मूल्य मोजा किंवा रिले किंवा कॉन्टॅक्टर वापरा.

मी 16A किंवा 21A मॉडेलने 5A स्विच बदलू शकतो का?

परिमाणे, ॲक्ट्युएटर हालचाल, टर्मिनल व्यवस्था, संपर्क व्यवस्था, व्होल्टेज रेटिंग आणि प्रमाणन यांच्या बाबतीत बदलीचा आकार समान असेल तरच. स्वत: मध्ये एक मोठे पॉवर रेटिंग पुरेसे नाही.

मायक्रो स्विच किती काळ टिकतो?

उत्पादनाचे आयुष्य लोड, संदेशाची वारंवारता, संरेखन, वातावरण आणि स्थापनेची गुणवत्ता यावर अवलंबून असते. यांत्रिक आणि विद्युत जीवन हे वेगळे शब्द आहेत; त्यामुळे प्रत्यक्ष भाराच्या संदर्भात इलेक्ट्रिकल लाइफ स्पेसिफिकेशन्सचे पालन केले पाहिजे.

निष्कर्ष काढण्यासाठी, दमायक्रो स्विच 5a 125 250vलोड आणि मेकॅनिकल पॅरामीटर्स योग्य असल्यास लहान आकाराच्या एसी कंट्रोल आणि पोझिशन-सेन्सिंग सिस्टमसाठी हा एक व्यवहार्य पर्याय आहे. वैशिष्ट्यांची पडताळणी करा, SPDT साठी योग्य टर्मिनल आणि ॲक्ट्युएटर निवडा आणि लक्षणीय इनरश करंट असलेल्या उपकरणांसाठी किंवा इलेक्ट्रोमेकॅनिकल ॲप्लिकेशन्सची मागणी करण्यासाठी रिले किंवा हेवी-ड्यूटी सोल्यूशन वापरण्याचा अवलंब करा.
