एनसी मायक्रो स्विच: एनसी मायक्रो स्विच जाणून घेणे, निवडणे आणि ऑपरेट करणे यासाठी निश्चित मॅन्युअल

जे लोक इलेक्ट्रॉनिक्स, औद्योगिक ऑटोमेशन आणि DIY समुदायामध्ये गुंतलेले आहेत त्यांना सूक्ष्म स्विच माहित आहेत; कंट्रोल सर्किट्सचे कमी ज्ञात चॅम्पियन्स. मायक्रो स्विचचा एक प्रकार म्हणजे एनसी मायक्रो स्विच (नॉर्मल क्लोस्ड मायक्रो स्विच), जो अत्यंत महत्त्वाचा आहे. NC स्विच, त्याचा ऍप्लिकेशन कसा ओळखायचा किंवा तुमच्या प्रोजेक्टसाठी योग्य NC कसा शोधायचा हे शोधत असल्यास, या मार्गदर्शकामध्ये NC मायक्रो स्विचेसची सर्व उत्तरे, NO मायक्रो स्विचेसपासून त्याचे वेगळेपण आणि त्याचे ऍप्लिकेशन आहेत.

काय आहे anएनसी मायक्रो स्विच?

एनसी मायक्रोस्विच किंवा नॉर्मली क्लोज्ड मायक्रोस्विच हा एक इलेक्ट्रिकल स्विच आहे जो त्याच्या बंद स्थितीत राहतो, जोपर्यंत तो ट्रिगर होत नाही तोपर्यंत वीज वाहू देतो. मग स्विच उघडतो आणि सर्किटमधील वर्तमान प्रवाह थांबवतो. हे NO (सामान्यपणे उघडा) मायक्रोस्विचच्या विरुद्ध आहे, जे ट्रिगर होण्यापूर्वी उघडले जाते आणि नंतर बंद होते. मायक्रोस्विचसाठी वापरल्या जाणाऱ्या इतर संज्ञा आहेत आणि त्यापैकी एक स्नॅप-ऍक्शन स्विच आहे कारण त्यांच्या द्रुत स्विचिंग हालचाली आहेत.

कार्यरत मोडमध्ये, जेव्हा ॲक्ट्युएटर क्रिया करत नाही, तेव्हा संपर्क संपर्कात असतात आणि विद्युत प्रवाह वाहतो. एकदा ॲक्ट्युएटर सक्रिय झाल्यानंतर, संपर्क उघडतात, प्रवाहाचा प्रवाह खंडित करतात. या प्रकारचे NC मायक्रोस्विच सर्किट्समध्ये आपत्कालीन थांबा सुरक्षित करण्यासाठी, सुरक्षितता मोहिमेसाठी आणि अभिप्राय आवश्यक असलेल्यांसाठी आवश्यक बनतात.

एनसी मायक्रो स्विच कसे कार्य करते?

मायक्रो स्विचेस अशा प्रणालीद्वारे समर्थित असतात ज्यामुळे त्यांना वेगवान आणि निश्चित क्रियाशील गती निर्माण करता येते. स्विचच्या आत स्प्रिंग-लोडेड पुश बटणाची यंत्रणा आहे. ॲक्ट्युएटर खाली ढकलल्याने, "स्नॅप" होतो आणि संपर्कांची स्थिती बदलली जाते.

एनसी मायक्रो स्विचसाठी:

• जेव्हा ॲक्ट्युएटर गतीमध्ये नसतो, तेव्हा COM टर्मिनल NC टर्मिनलशी जोडलेले असते.
• ॲक्ट्युएटर दाबल्याने COM-NC कनेक्शन तुटते, सर्किट उघडते.

या तत्त्वात असंख्य अनुप्रयोग आहेत; यामध्ये उपकरणांमधील सुरक्षा इंटरलॉक आणि औद्योगिक मशीन्सच्या नियंत्रणापासून लिफ्टचे दरवाजे आणि व्हेंडिंग मशीनपर्यंत सर्व गोष्टींचा समावेश आहे.

स्विच NC किंवा NO आहे हे कसे सांगावे?

सूक्ष्म स्विच NC किंवा NO आहे हे जाणून घेणे ही सर्किट विकास आणि देखभालीची एक महत्त्वाची बाब आहे. प्रकार ओळखण्यासाठी येथे काही पद्धती आहेत:

व्हिज्युअल तपासणी:"NC" (सामान्यपणे बंद) आणि "NO" (सामान्यपणे उघडा) ही लेबले सामान्यत: अनेक मायक्रो स्विचेसवर आढळतात. त्याच्या लेबलिंगसाठी स्विचचे गृहनिर्माण तपासण्याचे सुनिश्चित करा.

मल्टीमीटरसह चाचणी:तुमचे मल्टीमीटर सातत्य (किंवा ओम) मोडमध्ये समायोजित करा. COM पॉइंटमध्ये एक लीड ठेवा आणि संशयित NC पॉइंटमध्ये दुसरी आघाडी ठेवा. मल्टीमीटरने ॲक्ट्युएटर दाबल्याशिवाय सातत्य सूचित केले पाहिजे. ॲक्ट्युएटर दाबताना, सातत्य खंडित केले पाहिजे.

निर्मात्याचे डेटाशीट:डेटाशीट पाहिल्यावर, टर्मिनल्स ते NC, NO, आणि COM आणि काही इतर वैशिष्ट्ये आहेत का ते उघड करतील.

ही पावले उचलल्याने तुम्ही तुमच्या सर्किटसाठी योग्य स्विच अचूकपणे ओळखता आणि कनेक्ट करता.

एनसी मायक्रो स्विचचे सामान्य अनुप्रयोग

एनसी मायक्रोस्विच असंख्य अनुप्रयोगांमध्ये उपस्थित आहे जेथे सुरक्षा आणि त्वरित कारवाई सर्वोपरि आहे.

1. सुरक्षा यंत्रणा:एनसी मायक्रो स्विचेसचा वापर औद्योगिक मशीन्स आणि घरगुती उपकरणांमध्ये अयशस्वी-सुरक्षित घटक म्हणून केला जातो. उदाहरणार्थ, दरवाजा किंवा कव्हर उघडल्यावर NC स्विच सर्किट बंद करेल आणि मशीन काम करणे थांबवेल, त्यामुळे अपघात टाळता येईल.

2. आपत्कालीन थांबा प्रणाली:आपत्कालीन स्टॉप बटणे सामान्यत: NC मायक्रो स्विचसह कार्य करतात. जेव्हा आपत्कालीन स्टॉप बटण दाबले जाते, तेव्हा एक सर्किट उघडले जाते, ज्यामुळे उपकरणे त्वरित थांबते.

3. सुरक्षा प्रणाली:NC मायक्रो स्विच हे अलार्म सिस्टमसाठी डिझाइन केलेले टेम्पर स्विचमध्ये वापरले जाणारे साधन आहे आणि दरवाजा किंवा खिडकीच्या आत घुसल्यावर अलार्म सक्रिय करते.

4. ऑटोमोटिव्ह अनुप्रयोग:वाहनांमध्ये, NC मायक्रो स्विच्समुळे ब्रेक पेडल गुंतवणे शक्य होते ज्यामुळे ब्रेक लाइटचे ऑपरेशन किंवा क्रूझ कंट्रोलचे ऑपरेशन थांबते.

5. लिफ्ट आणि प्रवेश नियंत्रण:लिफ्टच्या दरवाज्यांमधील NC मायक्रो स्विच दरवाजा बंद झाल्याचे शोधण्यासाठी जबाबदार असतात. दरवाजे पूर्णपणे बंद केल्याशिवाय लिफ्ट चालणार नाही.

ही प्रकरणे ऑपरेशनल सुरक्षा आणि सिस्टम विश्वासार्हता पूर्ण करण्यासाठी NC मायक्रो स्विचचे महत्त्व प्रदर्शित करतात.

NC आणि NO मायक्रो स्विचची तुलना करणे

NC मायक्रो स्विचेस आणि NO मायक्रो स्विचेसमधील फरक ओळखणे सर्किट्सची योग्य रचना आणि समस्या सोडवणे सुनिश्चित करण्यासाठी महत्त्वपूर्ण आहे.

NC (सामान्यत: बंद):डीफॉल्टनुसार, सर्किट बंद राहते आणि ॲक्ट्युएशनद्वारे उघडले जाते. हे सहसा वापरले जाते जेथे सर्किट तोडणे स्थितीत बदल दर्शवते किंवा एक सूचना प्रदान करते, विशेषत: सुरक्षितता-संबंधित अनुप्रयोगांमध्ये.

नाही (सामान्यपणे उघडा):स्विचची डीफॉल्ट स्थिती "बंद" आहे आणि सर्किट बंद करण्यासाठी सक्रिय करणे आवश्यक आहे. स्विचचा वापर डिव्हाइसेस आणि अलार्म सक्रिय करण्यासाठी केला जाऊ शकतो, उदाहरणार्थ, दिवा चालू करण्यासाठी बटण दाबून.

NC किंवा NO वापरण्याचा निर्णय अर्जावर अवलंबून असेल. नेहमीच्या व्यत्ययांवर लक्ष ठेवण्यासाठी NC अधिक योग्य आहे, तर NO ची निवड अशा प्रकरणांसाठी केली पाहिजे ज्यामध्ये बदल होताना कारवाई सुरू करणे आवश्यक आहे.

योग्य एनसी मायक्रो स्विच कसा निवडावा?

ब्रँड्स आणि उत्पादनांच्या भरपूर संख्येचा सामना करताना, योग्य NC मायक्रो स्विच निवडण्यासाठी अनेक गोष्टी लक्षात ठेवणे आवश्यक आहे.

1. इलेक्ट्रिकल रेटिंग:तुम्ही निवडलेले कोणतेही मायक्रो-स्विच तुमच्या सिस्टीमच्या व्होल्टेज आणि वर्तमान आवश्यकतांशी जुळत असल्याची खात्री करा, कारण निवडण्यासाठी अनेक प्रकार आहेत.

2. ॲक्ट्युएशन फोर्स:सूक्ष्म स्विचेसच्या क्रियाशीलतेसाठी वेगवेगळ्या शक्तीची आवश्यकता असते. संवेदनशीलतेच्या आवश्यकतांनुसार निवडा आणि सौम्य अनुप्रयोगांसाठी कमी शक्ती आवश्यक असल्यास, कठोर वापरासाठी उच्च शक्ती पर्याय आवश्यक असू शकतात.

3. टर्मिनल शैली:तुम्ही द्रुत-कनेक्ट, सोल्डर लग आणि स्क्रू टर्मिनलमधून निवडू शकता. इंस्टॉलेशनची सुलभता आणि वायरिंगशी सुसंगतता यावर आधारित तुमची निवड करा.

4. पर्यावरणीय परिस्थिती:धूळ, आर्द्रता आणि इतर पर्यावरणीय परिस्थितींपासून संरक्षणात्मक उपायांचा विचार करा. अनुप्रयोग घराबाहेर किंवा कठीण परिस्थितीत असल्यास, आयपी-रेट केलेले किंवा सीलबंद मायक्रोस्विच निवडा.

5. आकार आणि माउंटिंग पर्याय:सूक्ष्म स्विचेस वेगवेगळ्या आकारमानात आणि डिझाईन्समध्ये वेगळ्या छिद्रे आणि कंसात उपलब्ध आहेत. तुमच्या अर्ज क्षेत्राशी जुळणारा योग्य आकार तपासा.

गुणवत्तेच्या या पैलूंवर संशोधन आणि खात्री केल्याने तुमच्या प्रकल्पातील यश आणि सुरळीत कामगिरीची हमी मिळेल.

स्थापित करणे आणि वायरिंग करणेएनसी मायक्रो स्विच

प्रॅक्टिकल इन्स्टॉलेशन हे सुनिश्चित करते की तुमचा NC मायक्रोस्विच डिझाइन केल्याप्रमाणे काम करतो आणि इष्टतम टिकाऊपणा मिळवू शकतो. येथे काही व्यावहारिक शिफारसी आहेत:

1. स्विच माउंट करणे:मायक्रो स्विच त्याच्या स्थितीत निश्चित करण्यासाठी माउंटिंग होल किंवा ब्रॅकेट वापरा. असे काळजीपूर्वक करा जेणेकरून दबाव येऊ नये ज्यामुळे त्याच्या आवरणाला हानी पोहोचू शकते किंवा त्याच्या कार्य करण्याच्या क्षमतेवर परिणाम होऊ शकतो.

2. वायरिंग:सामान्य टर्मिनल सर्किटच्या इनपुटसह जोडलेले असणे आवश्यक आहे आणि एनसी टर्मिनल आउटपुटशी जोडलेले असणे आवश्यक आहे ज्यामध्ये व्यत्यय आणणे आवश्यक आहे. पॉवर चालू करण्यापूर्वी वायरिंग आणि पोलॅरिटी बरोबर असल्याची खात्री करा.

3. चाचणी:इंस्टॉलेशन केल्यावर, एकतर मल्टीमीटरने किंवा डिव्हाइसला काहीतरी करून घेऊन स्विच तपासा. सर्किट उघडल्यास ट्रॅक करण्यासाठी स्विच सक्रिय करा.

4. देखभाल:नियमितपणे पोशाख, घाण किंवा गंजची चिन्हे तपासा. आवश्यक असल्यास, कोणतेही खोटे सिग्नल किंवा सेवेतील व्यत्यय टाळण्यासाठी संपर्क स्वच्छ करा आणि स्विचेस बदला.

या चरणांचे अनुसरण केल्याने तुमची प्रणाली सुरक्षित राहते आणि चांगल्या प्रकारे कार्य करते याची खात्री होते.

एनसी मायक्रो स्विचचे फायदे आणि मर्यादा

NC मायक्रो स्विच त्यांच्या विश्वासार्हतेसाठी आणि जलद प्रतिसादासाठी वेगळे आहेत, परंतु काही विचार आहेत:

फायदे:

स्नॅप यंत्रणेची द्रुत प्रतिक्रिया विश्वासार्हता मोठ्या प्रमाणात वाढवते आणि चुकीचे सिग्नल येण्यापासून प्रतिबंधित करते. त्याची संक्षिप्त रचना अरुंद जागेत वापरण्याची परवानगी देते. NC मायक्रो स्विचेसमध्ये उच्च पातळीची टिकाऊपणा देखील असते- त्यांची सहसा लाखो सायकल्ससाठी चाचणी केली जाते, अशा प्रकारे उच्च सुरक्षा मानकांची आवश्यकता असलेल्या आणि पुनरावृत्ती हालचालींचा समावेश असलेल्या अनुप्रयोगांसाठी उत्कृष्ट आहे.

मर्यादा:

NC मायक्रो स्विचेस सामान्यत: लवचिक असतात परंतु विद्युत हस्तक्षेपामुळे झीज किंवा खराबी अनुभवू शकतात. प्रभावी वापरासाठी योग्य कोनात या स्विचेसची योग्य प्लेसमेंट आणि स्थापना आवश्यक आहे कारण अडथळे त्यांच्या ऑपरेशनमध्ये अडथळा आणू शकतात. त्यांना प्रतिकूल परिस्थितीत योग्य पर्यावरणीय सील देखील आवश्यक आहे, त्यामुळे घाण आणि ओलावा त्यांच्यामध्ये प्रवेश करू शकत नाही.

या घटकांचा समतोल साधून, तुम्ही तुमच्या सिस्टम डिझाइनमध्ये NC मायक्रो स्विचेसचा योग्य फायदा घेऊ शकता.

शीर्ष NC मायक्रो स्विच ब्रँड आणि कुठे खरेदी करायचे

गुणवत्ता टिकाऊपणा आणि विश्वसनीयता दोन्ही प्रभावित करते. NC मायक्रो स्विचेसच्या काही प्रसिद्ध ब्रँडमध्ये ओमरॉन, हनीवेल, चेरी आणि श्नाइडर इलेक्ट्रिक यांचा समावेश होतो. प्रत्येक ब्रँड विविध व्होल्टेज, ॲक्ट्युएटर प्रकार आणि पर्यावरण संरक्षण स्तरांना अनुरूप असे वेगवेगळे मॉडेल तयार करतो.

तुम्ही घर-आधारित DIY प्रकल्पांची योजना करत असाल तर तुम्ही Mouser, Digi-Key, आणि RS घटक किंवा Amazon सारख्या विश्वसनीय इलेक्ट्रॉनिक पुरवठादारांद्वारे NC मायक्रोस्विच घेऊ शकता. तुमच्या गरजांसाठी योग्य मायक्रोस्विच निवडताना तुम्ही उत्पादन तपशील आणि पुनरावलोकने काळजीपूर्वक वाचल्याची खात्री करा.

NC मायक्रो स्विचेसबद्दल वारंवार विचारले जाणारे प्रश्न

एनसी आणि एनओ स्विचमध्ये काय फरक आहे?

मूलभूत फरक डीफॉल्ट स्थितीत आढळतो. एनसी स्विच प्रत्यक्षात बंद स्थितीत असतो आणि त्यामुळे वापरला जात नसताना तो स्वतःहून विद्युत प्रवाह वाहू देतो. परंतु स्विच ढकलल्याने सर्किट उघडते आणि विद्युत प्रवाह थांबतो. दुसरीकडे, NO स्विच सुरवातीला उघडे आहे. जेव्हा स्विच दाबला जातो, तेव्हा ते सर्किट बंद करते ज्यामुळे विद्युत प्रवाह चालू होतो.

एका मायक्रो स्विचमध्ये NC आणि NO दोन्ही टर्मिनल असू शकतात?

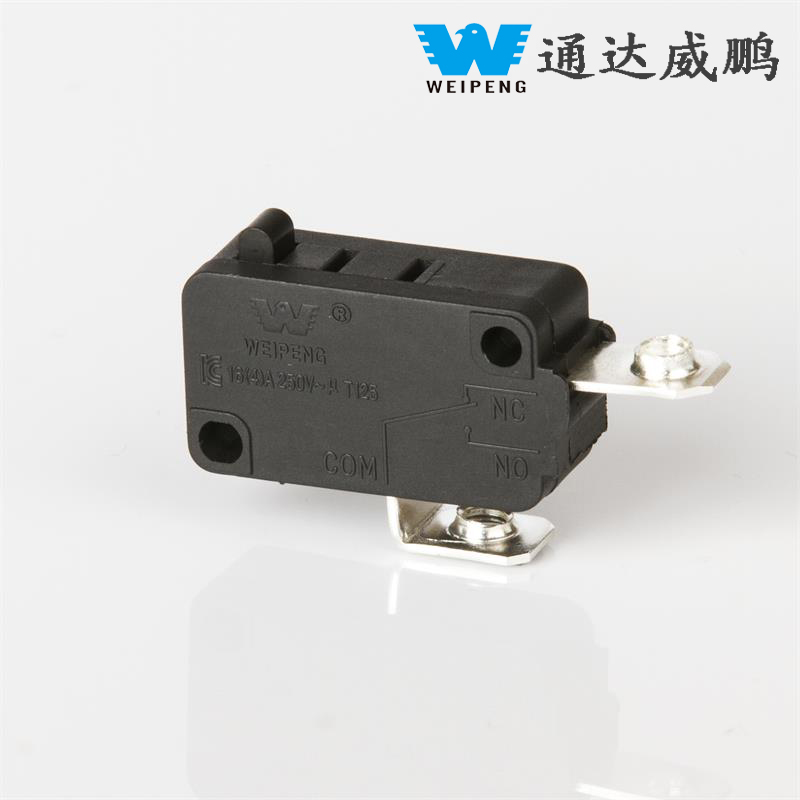

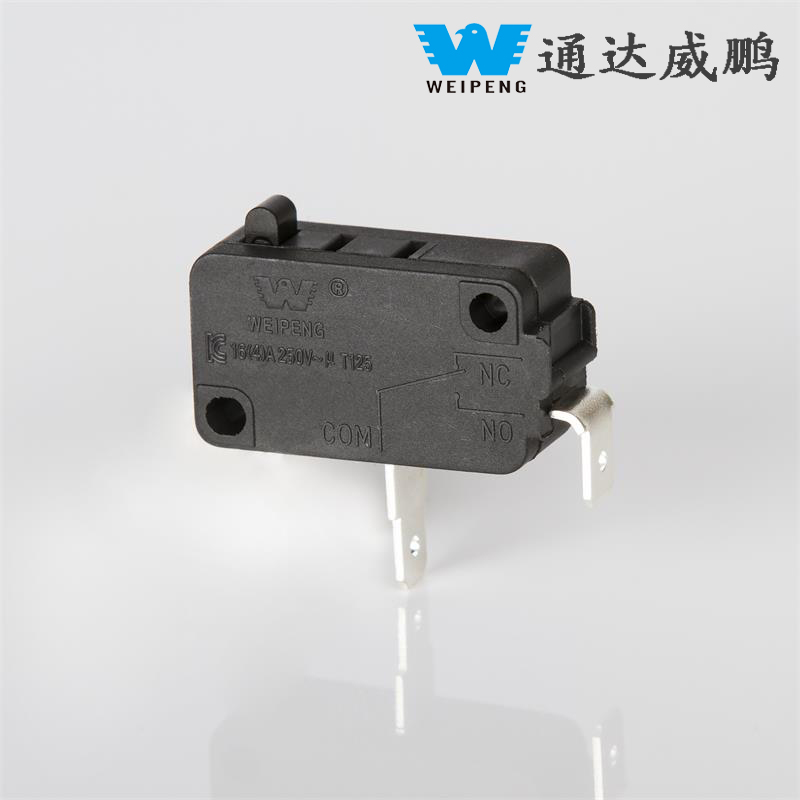

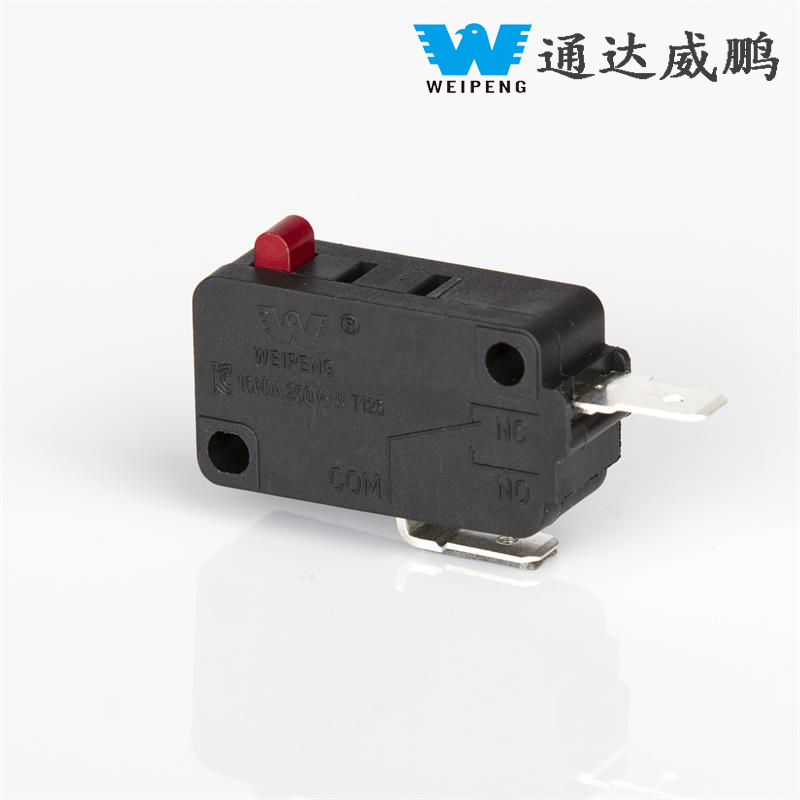

अनेक मायक्रो स्विचेसमध्ये 3 टर्मिनल्स, COM, NC आणि NO. कार्यक्षमता वायरिंगवर आधारित असू शकते आणि सर्किटमध्ये फंक्शन्सपैकी एक किंवा दोन्ही मार्ग वापरले जाऊ शकतात.

सुरक्षा सर्किटसाठी एनसी मायक्रो स्विचेस योग्य आहेत का?

नक्कीच. ते सामान्यत: निष्क्रिय असताना बंद केले जातात, याचा अर्थ ते उघडण्यासाठी केलेली कोणतीही कृती (उदाहरणार्थ, दार उघडणे किंवा आणीबाणीचे बटण दाबणे) यामुळे सर्किटमध्ये त्वरित व्यत्यय येतो.

एनसी मायक्रो स्विच किती काळ टिकतात?

योग्यरित्या वापरल्यास आणि काळजीपूर्वक निवडल्यास, NC मायक्रो स्विच लाखो चक्रे टिकू शकतात. योग्य देखभाल आणि पर्यावरण संरक्षण देखील त्यांच्या दीर्घायुष्यात योगदान देते.

मी चुकीचे टर्मिनल कनेक्ट केल्यास काय होईल?

चुकीच्या वायरिंगमुळे (NC ऐवजी NO जोडणे) तुमच्या उपकरणांचे किंवा इतर संरक्षणात्मक उपायांमध्ये बिघाड होऊ शकते. नेहमी आधी टर्मिनल तपासा.

एनसी मायक्रो स्विचेस स्थापित करणे सोपे आहे का?

खरंच, त्यांच्यापैकी बरेच जण प्लग-अँड-प्ले प्रक्रियेचे अनुसरण करतात, कोणत्याही तांत्रिक वायरिंग कौशल्याची किमान आवश्यकता असते. आकाराने लहान असल्याने, ते योग्य फिटिंगसह सहजपणे स्थापित केले जाऊ शकतात.

प्रगत अनुप्रयोग आणि एकत्रीकरण टिपा

तांत्रिक प्रगती सुरू असताना, NC मायक्रो स्विचेस अधिक क्लिष्ट प्रणालींमध्ये वापरण्यास सुरुवात झाली आहे. औद्योगिक ऑटोमेशनमध्ये, ते अनुक्रम नियंत्रण आणि फीडबॅक लूपच्या संदर्भात महत्त्वपूर्ण कर्तव्ये पार पाडतात. तसेच, पोझिशन्स शोधणे आणि जास्त प्रवास करणे टाळणे या उद्देशाने NC मायक्रो स्विचेसचा वापर अनेकदा रोबोटिक्समध्ये मर्यादा स्विच म्हणून केला जातो.

IoT उपक्रमांच्या संदर्भात, NC मायक्रो स्विचेस आणि मायक्रोकंट्रोलर एकत्र केल्याने रिमोट पर्यवेक्षण आणि स्वयंचलित सूचना सक्षम होतात. स्मार्ट होम सिस्टीममध्ये, एनसी मायक्रो स्विचेस सुरक्षेची प्रक्रिया स्वयंचलित करण्यात मदत करतात आणि प्रवेश प्रणाली अशा प्रकारे प्रवेश किंवा आणीबाणीच्या परिस्थितीबद्दल त्वरित सूचना पाठवतात.

एम्बेडेड सिस्टीमच्या डिझाइनमध्ये, जेव्हा यांत्रिक व्यत्यय उपस्थित असेल तेव्हा स्विचचे कोणतेही खोटे सक्रियकरण टाळण्यासाठी डिबाउन तंत्र वापरणे उचित आहे. पुनरावृत्तीच्या वापराची आवश्यकता असलेल्या आणि उच्च वारंवारतेवर चालणाऱ्या अनुप्रयोगांसाठी अधिक टिकाऊ स्विच निवडा.

एनसी मायक्रो स्विचदेखभाल आणि समस्यानिवारण

तुम्हाला अपयश किंवा मधूनमधून ऑपरेशन येत असल्यास, या समस्यानिवारण चरणांचे अनुसरण करा:

1. शारीरिक नुकसानाची तपासणी करा:क्रॅक किंवा ॲक्ट्युएटर चुकीचे संरेखन तपासा. खराब झालेले स्विच त्वरित बदला.

2. संपर्क स्वच्छ करा:धूळ किंवा गंज जमा झाल्यामुळे विद्युतप्रवाह जाण्यापासून प्रतिबंधित होईल. योग्य संपर्क साफ करणारे एजंट नियुक्त करा आणि कनेक्शन घट्ट असल्याचे तपासा.

3. चाचणी स्विच कार्यक्षमता:मल्टीमीटर वापरून सामान्य टर्मिनल आणि सामान्यपणे बंद टर्मिनल दरम्यान सातत्य तपासा. जर स्विच विश्वसनीयरित्या स्विच होत नसेल तर ते बदला.

4. सर्किट डिझाइनचे मूल्यांकन करा:आपण डिव्हाइस डेटा शीटनुसार वायरिंग केले असल्याची खात्री करणे आवश्यक आहे. स्विच व्होल्टेज वैशिष्ट्यांशी तसेच वर्तमान रेटिंगशी संबंधित असल्याची खात्री करा.

नियमितपणे देखरेख आणि चाचणी करून, तुम्ही विश्वसनीयता वाढवता आणि सिस्टम डाउनटाइम टाळता.

अर्थव्यवस्थेच्या विविध क्षेत्रांमध्ये प्रभावी आणि सुरक्षित नियंत्रण प्रणालीच्या विकासासाठी सूक्ष्म स्विच हे अविभाज्य घटक आहेत. त्यांचा सामान्य बंद ऑपरेशन मोड, इन्स्टॉलेशनची सोय आणि अष्टपैलुत्व त्यांना समान वर्गाच्या इतर प्रकारच्या स्विचच्या तुलनेत एक फायदा देते, म्हणूनच अभियांत्रिकी, हौशी आणि उत्पादन डिझाइनमध्ये गुंतलेल्या प्रत्येकाला ते उपयुक्त वाटतील. NC स्विच कसे निवडायचे, स्थापित करणे, देखरेख करणे आणि समस्यानिवारण कसे करावे हे जाणून घेतल्यास कोणत्याही उपक्रमात यश मिळवण्यास मदत होईल. जटिल समस्यानिवारण किंवा स्थापना प्रक्रियेच्या बाबतीत, एखाद्याने निर्मात्याच्या डेटाशीटचा सल्ला घ्यावा किंवा अधिक अनुभवी व्यावसायिकांचा संदर्भ घ्यावा.
