रॉकर स्विच ऑन ऑफ पोझिशन: नवशिक्या आणि तज्ञांसाठी संपूर्ण मार्गदर्शक

समजून घेणेरॉकर स्विचची ऑन-ऑफ स्थितीइलेक्ट्रिकल किंवा इलेक्ट्रॉनिक उपकरणांशी संबंधित व्यावसायिक आणि शौकीनांसाठी हा एक अतिशय महत्त्वाचा घटक आहे. रॉकर स्विच विविध ठिकाणी विविध प्रकारे वापरला जातो, जसे की घरगुती उत्पादनांमध्ये, कारच्या डॅशबोर्डमध्ये, संगणक उपकरणांमध्ये, पॉवर स्ट्रिपमध्ये आणि कारखान्यांमध्ये. रॉकर स्विच काम करत आहे की नाही हे ठरवण्याच्या पद्धतींमध्ये तसेच त्याचे बांधकाम, कार्यप्रणाली आणि बिघाड जाणून घेण्यामध्ये तुम्हाला स्वारस्य असल्यास, तुम्हाला या मॅन्युअलमध्ये नक्कीच उत्तरे सापडतील.

रॉकर स्विच म्हणजे काय?

रॉकर स्विच हा एक इलेक्ट्रिकल स्विच आहे जो उभ्या दिशेने हलवण्याऐवजी दाबल्यावर खडक होतो. रॉकिंग एकतर सर्किट पूर्ण करते किंवा खंडित करते आणि विद्युत प्रवाह नियंत्रित करते. इंजिनियर्समध्ये रॉकर स्विच लोकप्रिय झाले. ते मजबूत, वापरण्यास सोपे आणि विश्वासार्ह आहेत. डिझाइन, आकार आणि आकारांच्या बाबतीत रॉकर स्विचचे अनेक प्रकार आहेत, परंतु त्यांची प्राथमिक भूमिका सारखीच राहते: विश्वासार्हपणे चालू आणि बंद करणे.

रॉकर स्विचची चालू आणि बंद स्थिती ओळखणे

रॉकर स्विचच्या जगात सामील झाल्यावर, मनात येणारा पहिला प्रश्न म्हणजे: स्विच चालू आहे की बंद आहे हे कसे ठरवायचे? उद्योगाने काही सामान्य निर्देशकांसह कार्य सुलभ केले आहे. स्विचच्या समोर मुद्रित किंवा त्यावर नक्षीदार आंतरराष्ट्रीय चिन्हे शोधा.

I= चालू
O= बंद

मार्किंगच्या दिशेने स्विच हलवल्याने, ज्यामध्ये "I" आहे, प्रश्नातील इलेक्ट्रिकल सर्किट पूर्ण होईल आणि डिव्हाइस चालू होईल. जर स्विच "O" चिन्हांकित करण्याच्या दिशेने वळला असेल, तर कनेक्शनमध्ये व्यत्यय येईल आणि डिव्हाइस कार्य करणे थांबवेल. अशा साध्या चिन्हांबद्दल धन्यवाद, सुरक्षिततेची हमी दिली जाऊ शकते. काही परिस्थितींमध्ये, "चालू" साठी लाल रंग आणि "बंद" साठी काळा किंवा पांढरा रंग वाचण्यासाठी रंग मूल्ये वापरली जाऊ शकतात.

रॉकर स्विचचे सामान्य कॉन्फिगरेशन

रॉकर स्विचेस अनेक कॉन्फिगरेशनमध्ये येतात: सिंगल पोल सिंगल थ्रो (SPST), डबल पोल सिंगल थ्रो (DPST), सिंगल पोल डबल थ्रो (SPDT), आणि डबल पोल डबल थ्रो (DPDT). निवडलेले कॉन्फिगरेशन दर्शवते की रॉकर स्विच किती सर्किट्स ऑपरेट करू शकतो. याशिवाय, स्विच अनेक पोझिशन्समध्ये त्याचे कार्य करू शकते की नाही हे उघड करते.

प्रमाणानुसार, ऑन-ऑफ फंक्शन SPST डिझाइनशी संबंधित आहे, ज्यामध्ये एक टोक पॉवर सोर्स चालू (चालू) करते आणि दुसरे टोक ते बंद (बंद) करते. तथापि, डीपीडीटी किंवा एसपीडीटी स्विचच्या प्रकारांमध्ये दिशा बदलण्यासाठी किंवा सर्किटमध्ये भिन्न कनेक्शन बनवण्यासाठी अधिक पोझिशन्स समाविष्ट असू शकतात. तुमच्या रॉकर स्विचच्या डिझाईनची जाणीव असल्याने त्याला जोडण्यात आणि त्याचा अचूक वापर करण्यात मदत होते.

रॉकर स्विचचे ऍप्लिकेशन आणि त्यांची चालू/बंद स्थिती

त्यांच्या सोयीस्कर डिझाइनमुळे आणि वापराच्या साधेपणामुळे, रॉकर स्विचेस असंख्य उपकरणांमध्ये आढळतात. येथे मुख्य अनुप्रयोग आहेत जेथे चालू आणि बंद स्थितीची योग्य ओळख करणे महत्वाचे आहे:

घरगुती उपकरणे: कॉफी मशीन, वॉटर कुलर, हूवर आणि पंखे यांच्या बाबतीत, रॉकर स्विचेस वापरण्यास सुलभतेमुळे प्राधान्य दिले गेले आहे.
ऑटोमोटिव्ह: डॅशबोर्ड, खिडक्या, ऍडजस्टिंग आणि लाइटिंग नियंत्रित करण्यासाठी रॉकर स्विच पोझिशन सर्वकाही आहे.
औद्योगिक: जड यंत्रे नेहमीच स्पष्टपणे चिन्हांकित आणि विश्वासार्ह स्विचेशनवर अवलंबून असतात.
इलेक्ट्रॉनिक्स आणि संगणक: विद्युत पट्ट्या, डिस्प्ले आणि चेसिस पॉवर आणि व्यवस्थापनामध्ये कोणतीही समस्या टाळण्यासाठी रॉकर स्विचचा वापर करतात हे सांगण्याशिवाय नाही.

रॉकर स्विचची माहिती समजून घेणे हे उपकरणांच्या सुरळीत आणि सुरक्षित ऑपरेशनसाठी महत्त्वपूर्ण आहे कारण दिलेली उदाहरणे स्पष्ट करतात. भौतिक स्थिती तसेच चिन्हांचा अर्थ समजून घेणे यामुळे नुकसान किंवा दुखापत होऊ शकणारी उपकरणे अनावधानाने सुरू होणे आणि/किंवा थांबवणे टाळण्यास मदत होते.

ऑन-ऑफ स्थितीसाठी व्हिज्युअल आणि शारीरिक संकेत

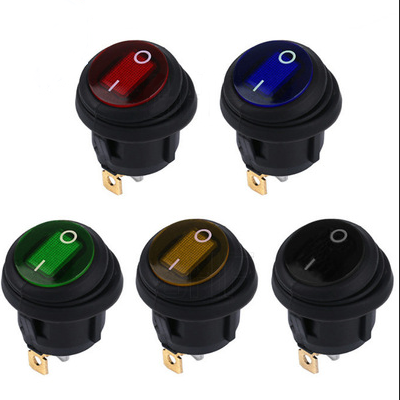

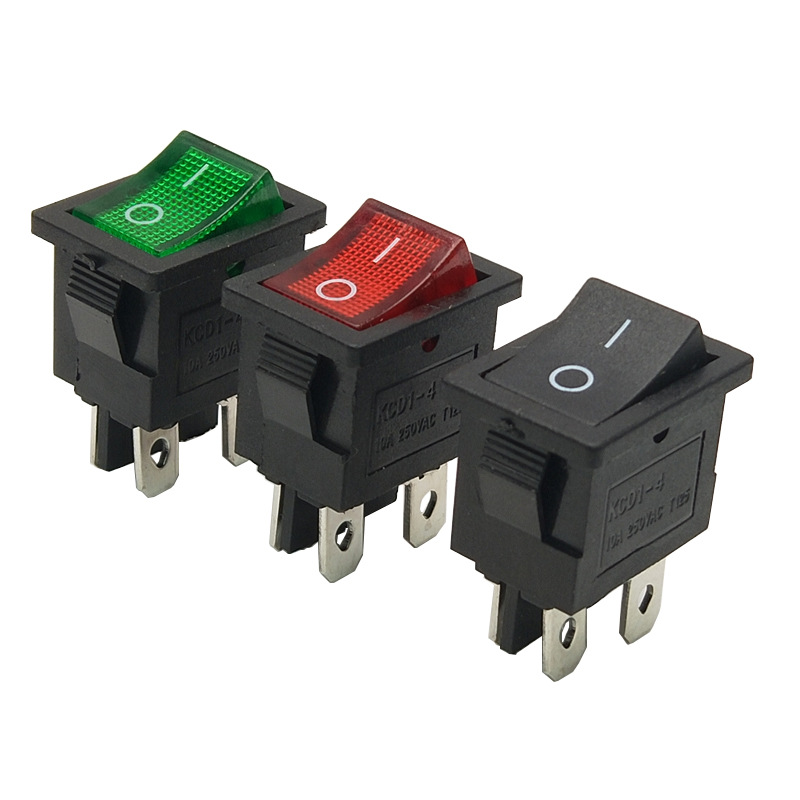

मूलभूत “I” आणि “O” चिन्हांव्यतिरिक्त, रॉकर स्विचमध्ये भिन्न व्हिज्युअल आणि स्पर्शिक सिग्नल देखील समाविष्ट असू शकतात जेणेकरून वापरकर्ते त्याची स्थिती लवकर समजू शकतील. काही स्वीचमध्ये प्रकाशित खुणा असतात जिथे निऑन बल्ब किंवा LED चालू असताना स्विच स्वतः चालू केला जातो. याशिवाय, स्पर्शसूचक संकेतकांसह स्विचेस आहेत ज्यात खडबडीत कडा किंवा दुहेरी पोकळ पृष्ठभाग असू शकतो जेणेकरुन चालू आणि बंद बाजू जाणवू शकतील.

स्विचची भौतिक वैशिष्ट्ये देखील मौल्यवान माहिती प्रदान करतात. बऱ्याच प्रकरणांमध्ये, “चालू” सेटिंगमध्ये स्विच ऑपरेटरकडे हस्तांतरित करणे आवश्यक आहे, तर “बंद” स्थिती म्हणजे स्विचला उलट दिशेने फिरवणे. पॅनल्सवर बसवलेल्या उपकरणांमध्ये, स्विचचे प्रमाणित प्लेसमेंट राखण्याचा पर्याय असू शकतो जेणेकरून काही नियमांनुसार “चालू” वरच्या भागात किंवा वापरकर्त्याच्या जवळ असेल.

योग्य ऑन-ऑफ फंक्शनसाठी रॉकर स्विच कसे स्थापित करावे आणि वायर कसे करावे

रॉकर स्विच योग्यरित्या सेट केल्याने स्विचच्या चालू आणि बंद स्थितीचे कार्य करणे सुनिश्चित होते. प्रक्रिया खालीलप्रमाणे आहे:

पायरी 1: स्विच प्रकार ओळखा
तुम्ही कोणता स्विच वापरत आहात हे शोधण्यासाठी, ते SPST, DPST, SPDT किंवा DPDT स्विच आहे की नाही ते ठरवा कारण ते तुमचे वायरिंग कनेक्शन निर्धारित करेल.
पायरी 2: “I” आणि “O” चिन्हे शोधा
माउंटमध्ये स्विच ठेवताना, "मी" योग्य बाजूस तोंड देत असल्याची खात्री करा.
पायरी 3: टर्मिनल कनेक्ट करा
वायरिंग ही सामान्यतः उर्जा स्त्रोताला "लाइव्ह" टर्मिनलशी जोडणे आणि तुमच्या निर्मात्याच्या सूचनेनुसार निर्दिष्ट केल्यानुसार उपकरणाला "लोड" टर्मिनलशी जोडणे होय.
पायरी 4: स्विचवर चाचण्या चालवा
एकदा तुम्ही स्विच कनेक्ट करणे पूर्ण केल्यावर, "I" दाबून स्विच तुमचे डिव्हाइस चालू करते आणि "O" ते बंद करते याची खात्री करण्यासाठी तपासा.

रॉकर स्विच चुकीच्या पद्धतीने स्थापित केल्याने चालू/बंद फंक्शन उलट होऊ शकते जे गोंधळात टाकणारे तसेच धोकादायक देखील असू शकते. इन्स्टॉलेशन कसे कार्य करते याची तुम्हाला खात्री नसल्यास, एखाद्या पात्र इलेक्ट्रिशियनशी संपर्क साधणे आणि स्विचच्या निर्मात्याने दिलेल्या वायरिंग आकृत्या समजून घेण्यासाठी मदत मागणे चांगले आहे.

रॉकर स्विचसह सुरक्षिततेचा विचार

जेव्हा इलेक्ट्रिक कंट्रोल्सचा विचार केला जातो तेव्हा सुरक्षितता अत्यंत महत्त्वाची असते. शोधण्यासाठी येथे काही सर्वोत्तम पद्धती आहेतरॉकर स्विचची ऑन-ऑफ स्थिती:

खुणा साफ करा: तुमच्या स्विचेस "I" आणि "O" अक्षरांनी स्पष्टपणे चिन्हांकित केल्याचे सुनिश्चित करा किंवा आवश्यक असल्यास स्टिकर्स वापरा. सुसंगतता: स्विचेस स्थापित करताना, इतर डिव्हाइसेस किंवा पॅनेलवर ते कसे स्थापित केले आहे याच्याशी चालू/बंद अभिमुखता सुसंगत असल्याची खात्री करा. अपघाती स्विचिंग टाळा: रक्षक, कव्हर किंवा लॉकिंग मेकॅनिक नसलेले स्विच वापरणे टाळा कारण ते औद्योगिक आणि गर्दीच्या कामाच्या ठिकाणी धोकादायक असू शकते. नियतकालिक सेवा: झीज आणि झीज, फिकट खुणा किंवा इतर कोणत्याही दोषपूर्ण घटकांसाठी नियमितपणे स्विच तपासा ज्यामुळे खराबी होऊ शकते.

या सुरक्षितता उपायांची अंमलबजावणी करून, तुम्ही खात्री करता की केवळ तुम्हीच नाही तर इतरांनाही रॉकर स्विच ऑन-ऑफ स्थिती निर्धारित करण्यात आणि कोणत्याही संभाव्य विद्युत समस्या टाळता येतील.

वारंवार विचारले जाणारे प्रश्न

स्विच चालू किंवा बंद स्थितीत आहे हे कसे सांगावे?बहुतेक रॉकर स्विचेस सामान्य ग्राफिक सिग्नल वापरतात: “I” सूचित करतो की ॲक्ट्युएटर एक ON फंक्शन करत आहे, तर “O” सूचित करतो की तो बंद फंक्शन करत आहे. “I” बाजू अशी आहे जी सर्किट पूर्ण करते, तर “O” बाजू ती डिस्कनेक्ट करते. कोणतेही सिग्नल दिलेले नसताना, निर्मात्याच्या मॅन्युअलचा संदर्भ घ्या. याव्यतिरिक्त, काहीवेळा स्विचेस चालू स्थितीत असताना किंवा अशा प्रकारे ठेवलेले असू शकतात की वापरकर्त्याकडे ढकललेली बाजू चालू स्थितीत असेल. स्विच टॉगल करून घेतलेली एक साधी चाचणी देखील त्याच्या स्थितीच्या निर्धारणासाठी केली जाऊ शकते.

सर्व रॉकर स्विच चालू असताना प्रकाशित होतात का?सर्व रॉकर स्विचेसमध्ये प्रदीपन अस्तित्वात नाही. जेव्हा वातावरण गडद असते तेव्हा प्रकाशित स्विच काही प्रमाणात मदत करतात, परंतु नियमित स्विच केवळ चिन्हांकित किंवा अनुभवाचा वापर करू शकतो.

मी स्वत: रॉकर स्विच स्थापित करू शकतो?होय, जर तुम्ही योग्य वायरिंग प्रक्रिया आणि सुरक्षा मानकांचे निरीक्षण केले तर. तुम्ही स्विचची वैशिष्ट्ये तपासली आहेत याची खात्री करा आणि ते योग्यरित्या ओरिएंटेड आहे आणि योग्यरित्या कार्य करत आहे याची खात्री करण्यासाठी वायरिंग आकृत्यांचा संदर्भ घ्या.

जर स्विच मागे स्थापित केला असेल तर काय होईल?चुकीच्या पद्धतीने स्थापित केले असल्यास, रॉकर स्विच उलट कार्य करू शकते - जेव्हा "O" बाजू दाबली जाते, तेव्हा यामुळे डिव्हाइस चालू होऊ शकते आणि गोंधळ निर्माण होऊ शकतो आणि धोका निर्माण होऊ शकतो. एखाद्याने ओरिएंटेशन योग्य प्रकारे नियंत्रित केले पाहिजे आणि ते स्थापित केल्यानंतर स्विचची कार्यक्षमता तपासली पाहिजे.

रॉकर स्विच उच्च-वर्तमान उपकरणांसाठी योग्य आहेत का?तेथे काही रॉकर स्विच आहेत जे उच्च-व्होल्टेज आणि उच्च-वर्तमान अनुप्रयोगांसह उत्तम प्रकारे कार्य करू शकतात; तथापि, आपल्या अर्जासाठी रेटिंग पुरेशी आहेत याची खात्री करणे नेहमीच उचित आहे. अपर्याप्त रेटिंगसह स्विच वापरल्याने जास्त उष्णता निर्माण होऊ शकते किंवा खराबी होऊ शकते.

रॉकर स्विच ऑन-ऑफ समस्यांचे निवारण करणे

काही मशीन ज्यात रॉकर-प्रकारचे स्विचेस आहेत त्यांच्या स्थितीतील बदलांना योग्य प्रतिसाद देत नाहीत. स्विच ऑन आणि ऑफ फंक्शनच्या समस्यानिवारणामध्ये स्विच आणि सर्किट दोन्ही तपासणे समाविष्ट आहे:

- प्रारंभ करण्यासाठी, स्थान स्थापित करण्यासाठी प्रकाश निर्देशकांसह "I"/"O" चिन्हांसारखे दृश्य निर्देशक तपासा.
- त्यानंतर, वीज बंद करा आणि कोणत्याही झीज, गंज किंवा यांत्रिक बिघाडासाठी स्विच तपासा. रॉकिंग फंक्शन/भाग कोणत्याही खराबीशिवाय सहज चालला पाहिजे.
- "I" स्थितीकडे वळताना स्विच यशस्वीरित्या सर्किट तयार करतो आणि "O" मध्ये असताना त्यात व्यत्यय आणतो हे तपासण्यासाठी सातत्य परीक्षक किंवा मल्टीमीटर वापरा.
- अनेक स्विचेस असल्यास, त्यांची एकसमान स्थापना आणि वायरिंग योजनेचे अनुपालन सुनिश्चित करा.

जर एखाद्या स्विचने कार्य करणे थांबवले असेल, तर ते बदलणे आवश्यक असू शकते. स्विचेस बदलताना, शक्य तितक्या मूळ चष्म्यांसह स्विचचा वापर करण्याचे सुनिश्चित करा, विशेषत: जेव्हा व्होल्टेज आणि वर्तमान आवश्यकतांचा विचार केला जातो.

ऑन-ऑफ नियंत्रणासाठी रॉकर स्विचचे पर्याय

जरी रॉकर स्विच हे आजकाल सर्वात लोकप्रिय स्विच प्रकारांपैकी आहेत, तरीही ते चालू-बंद कार्यक्षमतेसाठी एकमेव पर्याय उपलब्ध नाहीत. इतर स्विच प्रकारांमध्ये टॉगल स्विचेस, पुश-बटण स्विचेस, रोटरी स्विचेस आणि स्लाइड स्विचेसचा समावेश होतो. या सर्व प्रकारच्या स्विचेसमध्ये वेगळे डिझाइन आणि वैशिष्ट्ये आहेत. स्पष्ट करण्यासाठी, टॉगल स्विचेसमध्ये लीव्हर यंत्रणा असते जी स्विचला एका स्थानावरून दुसऱ्या स्थानावर खेचते तर पुश-बटण स्विचेस बटण दाबून आणि सोडण्याद्वारे सक्रिय केले जातात. स्विचच्या प्रकाराची निवड टिकाऊपणा, एर्गोनॉमिक्स किंवा सौंदर्याचा देखावा यानुसार विशिष्ट अनुप्रयोगास काय आवश्यक आहे यावर अवलंबून असते.

रॉकर स्विचची देखभाल आणि पुनर्स्थित करणे

ऑन-ऑफ स्थितीशी संबंधित त्याची विश्वासार्हता सुनिश्चित करण्यासाठी आपल्या रॉकर स्विचची देखभाल करणे आवश्यक आहे. स्विच साफ करताना सावधगिरी बाळगा, कारण घाण आणि आर्द्रतेची उपस्थिती चिन्हांमध्ये व्यत्यय आणू शकते. जर तुमचा रॉकर स्विच चिकट वाटू लागला, खराबीची चिन्हे दिसू लागली किंवा खराब झाली असेल, तर ते बदलणे ही सामान्यतः योग्य प्रतिक्रिया असते. रिप्लेसमेंट वर्तमान रेटिंग, व्होल्टेज आणि भौतिक परिमाण यांच्याशी संबंधित असावे. पूर्वी चर्चा केल्याप्रमाणे समान वायरिंग आणि अभिमुखता पद्धती वापरा.

सर्वोत्तम निवडणेरॉकर स्विचतुमच्या अर्जासाठी

रॉकर स्विच निवडताना, स्विचचे रेटिंग डिव्हाइसच्या इलेक्ट्रिकल गरजांसाठी योग्य असल्याची खात्री करणे आवश्यक आहे. तद्वतच, एखाद्याने रॉकर स्विच शोधले पाहिजे ज्यात स्विचचे चालू आणि बंद कार्य दर्शविणारी स्पष्ट खुणा आहेत, टिकाऊ सामग्री वापरून बनविलेले आहेत आणि ऑपरेट करणे सोपे आहे. दृश्यमानता सर्वोपरि असेल अशा वातावरणात स्विच वापरायचे असल्यास, प्रदीप्त स्विच हा सर्वोत्तम पर्याय आहे. उच्च वर्तमान उपकरणांनी स्विचेसचा वापर केला पाहिजे ज्यात उच्च दर्जाचे संपर्क आणि इन्सुलेशन वैशिष्ट्यीकृत आहे. वापरकर्त्यांना रॉकर स्विच नेहमी चालू किंवा बंद स्थितीत आहे की नाही याची जाणीव आहे याची खात्री करण्यासाठी स्विचच्या डिझाइनचे काळजीपूर्वक मूल्यांकन करा, अशा प्रकारे कोणत्याही चुका टाळल्या जातात.

तर, सारांश, ऑन-ऑफ पोझिशनमध्ये रॉकर स्विचेस मास्टर करणे म्हणजे चिन्हे, भौतिक संकेत, वायरिंग, वापर आणि सुरक्षितता समजून घेणे. रॉकर स्विच काळजीपूर्वक निवडून, स्थापित करून आणि देखरेख करून, तुम्ही खात्री कराल की तुमची इलेक्ट्रिकल उपकरणे ऑपरेट करण्यासाठी सुरक्षित आहेत. तुम्ही तंत्रज्ञ, अभियंता, शौक किंवा केवळ घरगुती उपकरणे नियंत्रित करत असलात तरी काही फरक पडत नाही; तुम्ही रॉकर स्विचेस हाताळण्यासाठी तसेच सामान्य समस्या सोडवण्यासाठी या मार्गदर्शकाचा वापर करू शकता.
